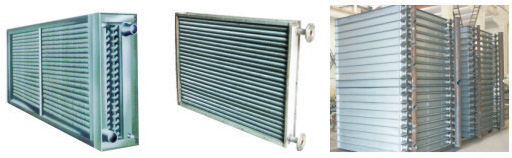

簡述：SQR螺旋翅片式散熱器，主要用于干燥系統中空氣加熱
類別：輔助設備系列
詳細說明：
原理：
SQR螺旋翅片式散熱器，主要用于干燥系統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油，蒸汽的工作壓力一般不超過0.8MPa，熱空氣的溫度則在150℃以下。
技術參數：
| 型 號 | 換熱器 | 換熱面積 (m2) | 外型尺寸 | ||
| 規 格 | 長 度 | 數量 (根) | |||
| SQR5×5D | φ18×2 | 512 | 32 | 10 | 580×580×180 |
| SQR6×6D | φ18×2 | 612 | 41 | 15 | 680×680×180 |
| SQR7×7D | φ18×2 | 712 | 47 | 20 | 780×780×180 |
| SQR10×5D | φ18×2 | 1012 | 32 | 20 | 1080×580×180 |
| SQR10×6D | φ18×2 | 1012 | 41 | 25 | 1080×680×180 |
| SQR12×6D | φ18×2 | 1212 | 41 | 31 | 1280×680×180 |
| SQR15×6D | φ18×2 | 1512 | 41 | 38 | 1580×680×180 |
| SQR10×7D | φ18×2 | 1012 | 47 | 28 | 1080×780×180 |
| SQR12×7D | φ18×2 | 1212 | 47 | 36 | 1280×780×180 |
| SQR15×7D | φ18×2 | 1512 | 47 | 42 | 1580×780×180 |
| SQR15×10D | φ18×2 | 1512 | 68 | 62 | 1580×1080×180 |
| SQR20×10D | φ18×2 | 2012 | 68 | 85 | 2080×1080×180 |
